Квадратные и прямоугольные профильные трубы — один из самых востребованных видов металлопроката. Их сортамент регулируется ГОСТами, но на практике размеры и толщина стенки зависят от назначения конструкции. Здесь — только реальные параметры, области применения и как выбрать подходящую трубу без переплаты.
Что такое профильная труба и зачем она нужна

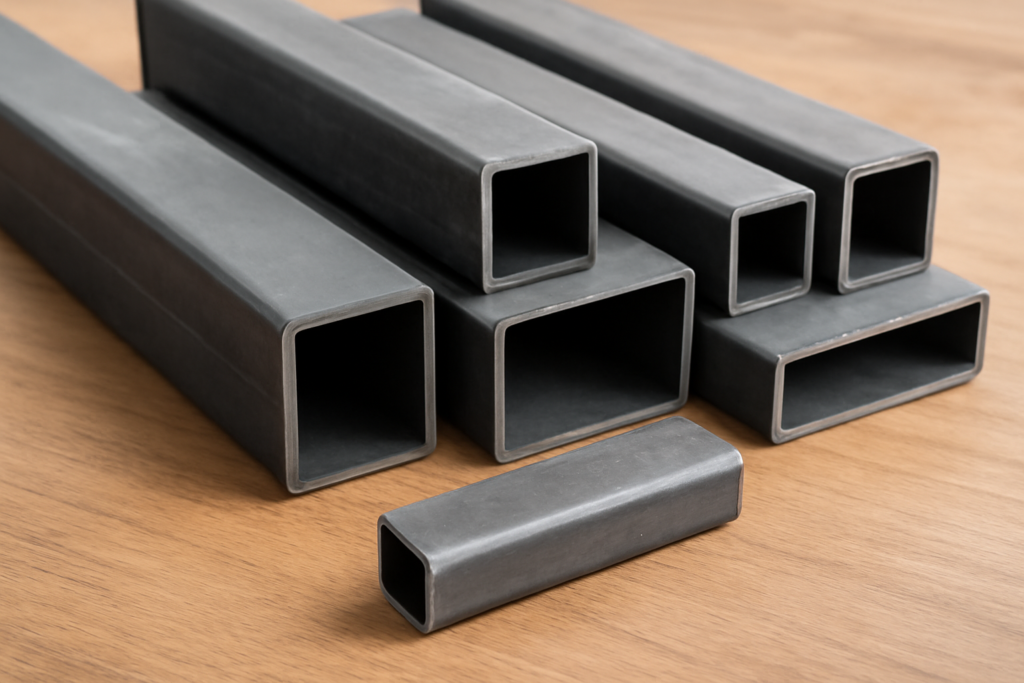

Профильная труба — это труба с поперечным сечением не круглой, а прямоугольной или квадратной формы. Она изготавливается из стали, чаще всего — электросварным способом из листа. Основное преимущество — высокая жесткость при меньшем весе по сравнению с круглыми трубами того же сечения. Это делает её идеальной для каркасных конструкций: от заборов и навесов до промышленных станков и каркасов зданий.
Профильные трубы не заменяют трубы для транспортировки жидкостей или газов. Их задача — не пропускать, а нести. Они используются там, где важны прочность на изгиб, устойчивость к нагрузкам и возможность сварки в узлах.
Основные стандарты: ГОСТ 8639 и ГОСТ 8645
В России размеры профильных труб регламентируются двумя государственными стандартами:
- ГОСТ 8639-2014 — для квадратных профильных труб.
- ГОСТ 8645-2014 — для прямоугольных профильных труб.
Эти стандарты устанавливают допустимые значения внешних сторон, толщины стенки, длины, допуски на геометрию и массу на метр. Важно: стандарты не определяют марку стали. Марка стали (например, Ст3сп, 09Г2С) выбирается отдельно в зависимости от условий эксплуатации — температуры, влажности, нагрузок, необходимости сварки.
Размеры квадратных профильных труб по ГОСТ 8639-2014
В таблице ниже приведены наиболее востребованные размеры квадратных труб — от самых тонких до тяжёлых конструкционных. Данные соответствуют стандартным сериям производителей.
| Размер стороны, мм | Толщина стенки, мм | Масса 1 м, кг | Области применения |
|---|---|---|---|
| 10 | 0,8 | 0,22 | Декоративные элементы, мелкая фурнитура |
| 15 | 1,0 | 0,42 | Мебель, светильники, рамы |
| 20 | 1,2 | 0,65 | Легкие каркасы, подвесные конструкции |
| 25 | 1,5 | 0,98 | Ограждения, навесы, садовые конструкции |
| 30 | 1,5 | 1,27 | Стойки для шатров, легкие рамы |
| 40 | 2,0 | 2,18 | Заборы, каркасы ангаров, основы для оборудования |
| 50 | 2,5 | 3,44 | Промышленные каркасы, опоры, мосты |
| 60 | 3,0 | 5,11 | Нагруженные конструкции, монтажные рамы |
| 80 | 4,0 | 8,84 | Строительные леса, несущие рамы, крановые пути |
Размеры прямоугольных профильных труб по ГОСТ 8645-2014
Прямоугольные трубы чаще применяются там, где важна компактность или аэродинамика. Например, в каркасах с двумя разными направлениями нагрузки — вертикальной и горизонтальной.
| Размеры сторон, мм | Толщина стенки, мм | Масса 1 м, кг | Области применения |
|---|---|---|---|
| 20×10 | 1,0 | 0,52 | Стеллажи, мебель, рамы техники |
| 30×15 | 1,2 | 0,96 | Каркасы ограждений, тенты |
| 40×20 | 1,5 | 1,62 | Легкие перекрытия, подвесные конструкции |
| 40×25 | 1,5 | 1,78 | Промышленные рамы, столы, стеллажи |
| 50×25 | 2,0 | 2,83 | Основы для площадок, оборудование |
| 60×30 | 2,5 | 4,57 | Каркасы зданий, монтажные рамы |
| 80×40 | 3,0 | 7,47 | Промышленные конструкции, опоры, лестницы |
| 100×50 | 4,0 | 12,6 | Крупные несущие конструкции, крановые пути |
Как выбрать толщину стенки — практические правила
Толщина стенки — один из самых важных параметров, но его часто недооценивают.
- 1,0–1,5 мм — только для декора, мебели, внутренних конструкций. Не выдержат ветровой нагрузки.
- 1,5–2,0 мм — минимально допустимо для заборов, навесов, садовых конструкций на улице. Подходит для регионов с умеренным климатом.
- 2,5–3,0 мм — стандарт для несущих каркасов, ангаров, промышленных рам. Рекомендуется в регионах с сильными ветрами или снеговыми нагрузками.
- 3,5 мм и выше — для тяжёлых конструкций: крановые пути, мосты, строительные леса, опоры для оборудования. Требуют профессиональной сварки и расчета.
Важно: толщина стенки влияет не только на прочность, но и на вес и стоимость. Не переплачивайте за избыточную толщину — выбирайте по расчётной нагрузке или по аналогии с похожими успешными конструкциями.
Мифы и ошибки при выборе
Миф: «Бесшовные профильные трубы прочнее»
На практике бесшовные профильные трубы практически не производятся. Процесс вытягивания квадратного или прямоугольного профиля из стального слитка — крайне сложный и дорогостоящий. Даже в промышленности все профильные трубы — электросварные. Утверждения о «бесшовных профилях» — маркетинговая уловка. Проверяйте: если шов есть, но его не видно — это качественная сварка, а не обман.
Ошибка: «Наружная труба не нуждается в защите»
Сталь ржавеет. Даже если труба изготовлена из стали Ст3сп, без защиты (оцинковки, покраски, грунтовки) она начнёт коррозировать уже через 3–6 месяцев на открытом воздухе. Особенно в условиях повышенной влажности, солёного воздуха или загрязнённой промышленной среды.
Для наружных конструкций всегда выбирайте оцинкованную трубу (ГОСТ 8639/8645 с цинковым покрытием по ГОСТ 14918) или планируйте антикоррозийную обработку после монтажа.
Ошибка: «Чем больше сечение — тем лучше»
Большое сечение увеличивает вес, стоимость и сложность монтажа. Часто 40×40 мм с толщиной 2 мм — гораздо удачнее 60×60 мм с толщиной 1,5 мм. Жёсткость зависит не только от размера, но и от толщины стенки. Правильный выбор — это баланс между прочностью, весом и ценой.
Практические примеры: что брать для чего
- Забор: стойки — 40×40 мм или 50×50 мм, 2–2,5 мм; перемычки — 30×30 мм или 40×20 мм, 1,5–2 мм.
- Навес или беседка: опоры — 50×50 мм, 2,5 мм; стропила — 40×20 мм, 1,5 мм.
- Стеллажи: стойки — 40×20 мм, 1,5–2 мм; полки — 30×15 мм, 1,2 мм.
- Каркас ангаров: стойки — 60×60 мм, 3–4 мм; ригели — 40×40 мм, 2,5 мм.
- Мебель, светильники: 15×15 мм или 20×20 мм, 0,8–1,2 мм.
Итог: как не ошибиться при выборе
- Определите нагрузку и условия эксплуатации (внутри/на улице, ветер, снег, влажность).
- Выберите стандартный размер по ГОСТ 8639/8645 — не берите «на глаз».
- Толщина стенки должна быть не меньше 1,5 мм для наружных конструкций.
- Для улицы — только оцинкованная труба или план защиты после монтажа.
- Избегайте «бесшовных» труб — это маркетинг. Выбирайте качественную сварку.
- Не переплачивайте за избыточные размеры — 40×40 мм с 2 мм стенки часто лучше, чем 60×60 мм с 1,5 мм.
Профильная труба — инструмент, а не украшение. Её ценность — в точном соответствии задаче. Правильный выбор сэкономит деньги, силы и время на ремонт.
Часто задаваемые вопросы
Какие ГОСТы регулируют размеры квадратных и прямоугольных профильных труб?
Квадратные профильные трубы регулируются ГОСТ 8639-2014, прямоугольные — ГОСТ 8645-2014. Эти стандарты устанавливают допустимые размеры сторон, толщину стенки и допуски на геометрию. Важно: стандарты не определяют марку стали — она выбирается отдельно в зависимости от условий эксплуатации.
Как выбрать толщину стенки профильной трубы?
Толщина стенки зависит от нагрузки и типа конструкции. Для легких каркасов (тенты, ограждения) достаточно 1,2–2 мм. Для несущих конструкций (каркасы зданий, опоры) — от 2,5 до 6 мм и более. Нет универсального значения: чем толще стенка, тем выше прочность, но и вес, и стоимость. Рекомендуется рассчитывать нагрузки или консультироваться с инженером.
Можно ли использовать профильную трубу без покрытия на улице?
Нет, не рекомендуется. Сталь подвержена коррозии. Даже если труба изготовлена из качественной стали, без защиты (оцинковки, покраски, грунтовки) она начнет ржаветь уже через несколько месяцев на открытом воздухе. Для наружных конструкций лучше брать оцинкованные трубы или планировать защитное покрытие.
Чем отличаются электросварные и бесшовные профильные трубы?
Электросварные трубы изготавливаются из листа, сваренного по шву — это стандарт для профильных труб. Бесшовные профильные трубы практически не производятся в массовом порядке, так как технология сложная и дорогая. В 95% случаев профильные трубы — сварные. Утверждения о «бесшовных профильных трубах» в рекламе — часто маркетинг.
Какой размер профильной трубы выбрать для забора?
Для стоек забора обычно используют трубу 40×40 мм или 50×50 мм с толщиной стенки 2–2,5 мм. Для горизонтальных перемычек подойдут 30×30 мм или 40×20 мм с толщиной 1,5–2 мм. Главное — не экономить на толщине стенки: тонкие трубы (менее 1,5 мм) деформируются под ветровой нагрузкой.
