Швеллер — один из самых востребованных видов металлопроката. Он используется в строительстве, мостостроении, производстве техники и мебели. Выбор правильного швеллера — не про «подойдет или нет», а про: какая нагрузка, где и как он будет крепиться, и какой стандарт соответствует требованиям. В этой статье — как читать маркировку, чем отличаются типы швеллеров, какие размеры реально применяются, и когда стоит выбрать именно его, а не двутавр или уголок.
Что такое швеллер и как он устроен

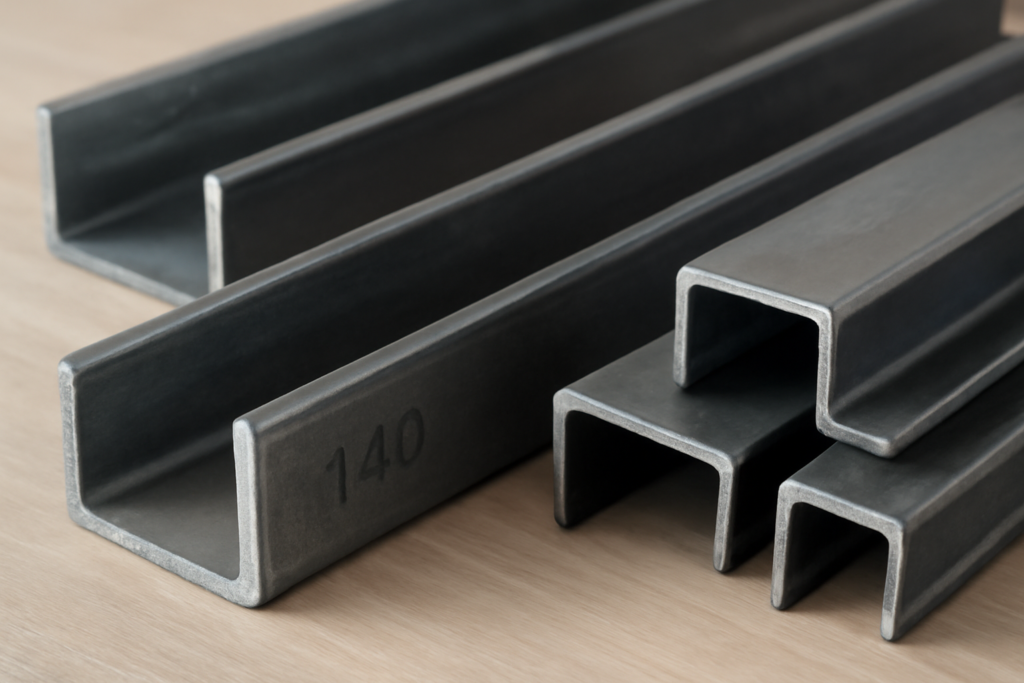

Швеллер — это П-образный прокат с двумя параллельными (или слегка наклоненными) полками и перпендикулярной к ним стенкой. По сути, он — «полубалка»: одна сторона открыта, что упрощает монтаж, крепление элементов и доступ к внутренней поверхности.
Основная функция — сопротивление изгибу. Благодаря форме, швеллер хорошо работает на нагрузки, направленные перпендикулярно плоскости полок. Поэтому его часто используют как балки, ригели, стойки, кронштейны, рамы.
Основные типы швеллеров: горячекатаный и гнутый
В России швеллеры делятся на два основных типа — по способу производства. Это не просто разница в технологии, а принципиальное различие в свойствах и применении.
Горячекатаный швеллер (ГОСТ 8240-97)
Изготавливается из стали путем прокатки при температуре выше 900°C. Процесс позволяет получить однородную структуру металла с высокой прочностью и пластичностью.
- Толщина стенки и полок больше — выдерживает большие нагрузки
- Стандартное сечение — с уклоном внутренних граней (буква «У» в маркировке)
- Применяется: несущие конструкции зданий, мосты, эстакады, каркасы промышленных цехов
- Материал: сталь марок Ст3сп, Ст3пс, 09Г2С, 10, 20
Гнутый швеллер (ГОСТ 8278-83)
Формуется из листовой стали холодным способом с помощью роликов. Толщина стенки и полок меньше, чем у горячекатаного, но точность размеров выше.
- Полки параллельны — буква «П» в маркировке
- Меньший вес при том же сечении — экономия материала
- Применяется: перегородки, каркасы легких зданий, мебель, вентиляционные системы, крепежные элементы
- Материал: преимущественно сталь Ст3сп, Ст20
Как читать маркировку швеллера — практическое руководство
Маркировка — это ключ к пониманию, что вы покупаете. На практике она выглядит так: Швеллер 12П или Швеллер 16У.
Расшифровка:
- №12 — высота стенки в мм (120 мм). Это основной параметр для выбора.
- «П» — параллельные внутренние грани полок (гнутый профиль, ГОСТ 8278-83)
- «У» — уклон внутренних граней (горячекатаный профиль, ГОСТ 8240-97)
- «Э» — экономичный профиль (уменьшенная толщина полок при сохранении высоты). Например, Швеллер 10Э — легче стандартного №10, но с меньшей несущей способностью.
В маркировке также может указываться класс стали, например: Швеллер 14У-20 — швеллер №14, с уклоном, из стали марки 20.
Размеры швеллеров — таблица популярных профилей
Ниже — основные размеры горячекатаных швеллеров по ГОСТ 8240-97. Гнутые профили имеют более широкий диапазон — от №5 до №40, но их применение ограничено меньшей прочностью.
| Номер швеллера | Высота стенки, мм | Ширина полки, мм | Толщина стенки, мм | Толщина полки, мм | Масса 1 м, кг | Наиболее частое применение |
|---|---|---|---|---|---|---|
| 5 | 50 | 32 | 4,4 | 7,0 | 4,84 | Крепления, мелкие перегородки, каркасы легких конструкций |
| 8 | 80 | 40 | 4,8 | 7,6 | 7,05 | Стойки, опоры, рамы для навесов, ангаров |
| 10 | 100 | 46 | 5,1 | 8,1 | 8,59 | Популярен в частном строительстве: перекрытия, лестничные марши, крепления |
| 12 | 120 | 52 | 5,3 | 8,5 | 10,4 | Балки перекрытия, каркасы зданий, подвесные системы |
| 14 | 140 | 58 | 5,6 | 9,0 | 12,3 | Промышленные конструкции, несущие элементы |
| 16 | 160 | 62 | 5,8 | 9,5 | 14,2 | Самый востребованный в строительстве — балки, фермы, рамы |
| 18 | 180 | 68 | 6,1 | 10,0 | 16,3 | Промышленные здания, мосты, технические площадки |
| 20 | 200 | 72 | 6,5 | 10,5 | 18,4 | Тяжелые конструкции, опоры крановых путей, мосты |
Примечание: Толщины и массы указаны для профилей с уклоном («У»). Экономичные профили («Э») могут быть на 5–15% легче.
Где реально применяют швеллер — не только в теории
Швеллер не просто «какой-то профиль». Его используют там, где нужна надежность и простота монтажа.
- Каркасные здания — для стоек и ригелей, особенно в промышленных и сельхозпостройках.
- Металлоконструкции — рамы для ворот, козырьков, навесов, перил.
- Подземные сооружения — крепление стен тоннелей, крепежные системы в шахтах.
- Транспорт — рамы грузовиков, прицепов, кузовов, опоры для навесного оборудования.
- Мебель и оборудование — гнутые швеллеры в каркасах стеллажей, шкафов, производственных линий.
Швеллер vs двутавр — когда что выбирать?
Часто спрашивают: почему не использовать двутавр? Он ведь прочнее.
Да, двутавр при равной массе выдерживает больший изгибающий момент — его сечение симметрично, и нагрузка распределяется равномерно. Но у швеллера есть преимущества:
- Проще крепить — одна сторона открыта, поэтому его легко приваривать, болтать, крепить к стене.
- Удобнее в узлах — если нужно прикрепить перекладину, трубу или болт — швеллер позволяет это сделать без дополнительных фитингов.
- Легче подобрать в магазине — в строительных базах чаще есть швеллеры, чем двутавры нужных размеров.
Выбор зависит от нагрузки и условий. Для длинных пролетов — двутавр. Для коротких, сложных узлов, или там, где нужна приварка — швеллер. Не заменяйте один на другой без расчета — это риск трещин, прогибов и аварий.
Как выбрать швеллер — практические советы
- Определите нагрузку — легкая, средняя, тяжелая? Для бытовых задач — №10–12. Для промышленных — №16–20.
- Проверьте ГОСТ — убедитесь, что вам продают швеллер по ГОСТ 8240-97 (горячекатаный) или ГОСТ 8278-83 (гнутый). Не берите «без документа».
- Обратите внимание на маркировку — буквы «П», «У», «Э» меняют свойства. Не путайте гнутый и горячекатаный.
- Сравните цены на вес — иногда швеллер №16Э дешевле №16У, но не несет такой же нагрузки. Считайте удельную стоимость на 1 кг несущей способности.
- Проверьте поверхность — на горячекатаном не должно быть трещин, вмятин, сильной коррозии. Гнутый — без складок и перегибов.
FAQ
Что такое швеллер и зачем он нужен?
Швеллер — это П-образный металлопрокат с двумя параллельными полками и вертикальной стенкой. Используется для создания несущих конструкций: каркасов зданий, рам, опор, подвесок и других элементов, где важна устойчивость к изгибу и высокая жесткость.
Как читать маркировку швеллера?
Маркировка, например, ‘Швеллер 10П’, означает: швеллер с высотой стенки 100 мм (первое число), буква ‘П’ — с параллельными полками (если ‘У’ — с уклоном внутренних граней). Буква ‘Э’ может обозначать экономичный профиль. Размеры и параметры точно соответствуют ГОСТ 8240-97.
В чем разница между горячекатаным и гнутым швеллером?
Горячекатаный швеллер изготавливается прокаткой стали при высокой температуре — он толще, прочнее, подходит для тяжелых конструкций. Гнутый швеллер формуется из листа холодным способом — легче, тоньше, чаще используется в каркасных конструкциях, перегородках, мебели. Точные параметры гнутого швеллера регулируются ГОСТ 8278-83.
Какие размеры швеллеров самые популярные в строительстве?
Наиболее востребованы швеллеры №10, №12, №16 и №20. Они обеспечивают оптимальное соотношение прочности, веса и стоимости. Швеллер №10 (100 мм) — для легких перегородок и креплений, №16–20 — для несущих балок, рам, перекрытий в промышленных и жилых зданиях.
Можно ли заменить швеллер на двутавр?
В некоторых случаях — да, но не всегда. Двутавр лучше сопротивляется изгибу при одинаковом весе, но швеллер проще монтировать, так как имеет одну открытую сторону. Замена требует расчетов: нагрузка, условия крепления, коррозионная среда. Не рекомендуется заменять без инженерного расчета.
Какой ГОСТ регулирует швеллеры в России?
Горячекатаные швеллеры — ГОСТ 8240-97. Гнутые швеллеры — ГОСТ 8278-83. Также есть специализированные стандарты для мостостроения и спецтехники, но для общего строительства используются эти два.
Швеллер — не просто «железный П-образный профиль». Это инженерный элемент, который требует осознанного выбора. Понимание маркировки, различий между типами и реальных применений позволяет избежать переплат, ошибок в расчетах и аварийных ситуаций. Выбирайте не по цене, а по задаче — и швеллер будет служить долго и надежно.
