Скорлупы ППУ — это готовые теплоизоляционные элементы из пенополиуретана, изготовленные на заводе для установки на трубы. Они состоят из двух полуцилиндров, которые плотно соединяются вокруг трубы, образуя герметичную изоляционную оболочку. Это один из самых эффективных и надежных способов изоляции трубопроводов в теплотрассах, промышленных системах и ЖКХ — особенно когда важны скорость монтажа, стабильность теплозащитных характеристик и долговечность.
Что такое скорлупы ППУ и как они устроены

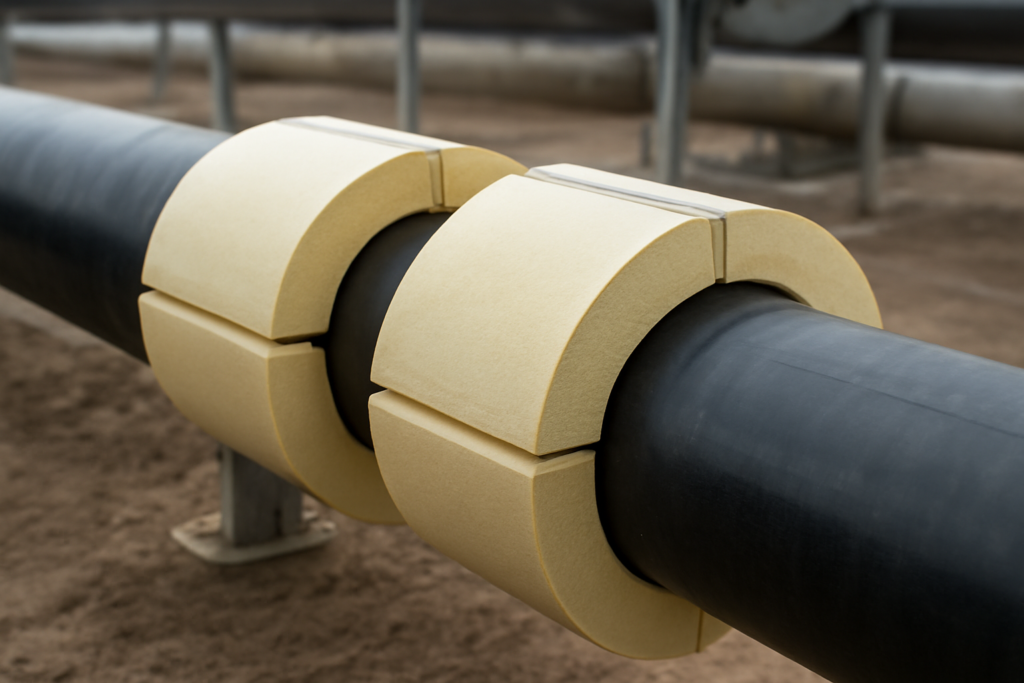

Скорлупа ППУ (пенополиуретан) — это цилиндрическая оболочка, разделенная на две части (верхнюю и нижнюю), которые устанавливаются по обе стороны трубы и фиксируются с помощью клея, хомутов или защелок. Внутренняя поверхность скорлупы точно соответствует наружному диаметру трубы, а внешняя — может быть гладкой, рифленой или покрытой защитным слоем.
Пенополиуретан — это ячеистый полимер, полученный путем химической реакции полиолов и изоцианатов. Он обладает крайне низкой теплопроводностью (в пределах 0,020–0,028 Вт/(м·К)), что делает его одним из лучших теплоизоляционных материалов для трубопроводов. При этом он не впитывает воду, устойчив к большинству химических сред и не поддерживает горение при наличии добавок-антисептиков.
Типы скорлуп ППУ по конструкции и назначению
Скорлупы различаются не только по размерам, но и по типу защитного покрытия и температурному режиму. Ниже — основные категории.
| Тип скорлупы | Защитное покрытие | Температурный диапазон | Основное применение |
|---|---|---|---|
| Стандартные | Полиэтилен (ПЭ) или алюминиевая фольга | От -60 °C до +110 °C | Теплотрассы, подземные и наземные участки |
| Высокотемпературные | Стеклоткань, битумно-полимерная оболочка | До +130 °C (реже до +150 °C) | Тепловые сети с высокими параметрами, промышленные трубопроводы |
| С антивандальным покрытием | Полиуретановый или полиэтиленовый кожух с армированием | От -60 °C до +110 °C | Открытые участки, зоны с риском механических повреждений |
| Для холодного водоснабжения | Полиэтилен с высокой плотностью | От -20 °C до +40 °C | Предотвращение конденсата, утечек, обмерзания |
При выборе важно учитывать не только температуру носителя, но и условия эксплуатации: влажность, наличие прямого солнечного света, риск механических воздействий и доступность для обслуживания.
Преимущества заводской теплоизоляции ППУ
Скорлупы ППУ получили широкое распространение не случайно. Их применение связано с рядом объективных преимуществ перед другими способами тепловой изоляции — например, обматыванием рулонной минеральной ватой или напылением ППУ на месте.
- Высокая и стабильная теплозащита. Благодаря контролируемым условиям производства плотность и пористость ППУ остаются постоянными — в отличие от ручного напыления, где возможны «холодные мосты».
- Быстрый монтаж. Установка одной скорлупы занимает не более 5–10 минут при наличии квалифицированного персонала. Нет необходимости в сложных технологиях или дорогостоящем оборудовании.
- Долгий срок службы. При правильном выборе и монтаже — до 25–30 лет. Не требует замены в течение всего срока эксплуатации трубопровода.
- Устойчивость к влаге. Закрытая ячеистая структура ППУ не впитывает воду, что исключает промерзание, коррозию и снижение теплоизоляционных свойств.
- Отсутствие необходимости в дополнительной гидроизоляции — если используется качественное наружное покрытие (например, полиэтилен с УФ-стабилизатором).
- Экологичность. Современные ППУ не содержат фреонов и других вредных веществ, что соответствует требованиям экологических стандартов в РФ.
Ограничения и когда ППУ-скорлупы не подходят
Несмотря на многочисленные преимущества, скорлупы ППУ — не универсальное решение. Есть ситуации, в которых их применение нецелесообразно или невозможно.
- Температурные ограничения. Большинство стандартных скорлуп выдерживают до +110 °C, высокотемпературные — до +130 °C. Для трубопроводов с температурой выше 150 °C (например, в котельных или промышленных установках) применяют минеральную вату или сэндвич-панели.
- Чувствительность к УФ-излучению. Наружное покрытие из полиэтилена разрушается под солнечными лучами. Поэтому скорлупы не должны эксплуатироваться на открытом воздухе без защиты (например, в траншее или в кожухе).
- Требования к жесткости поддержки трубы. ППУ не обладает достаточной механической прочностью для восприятия значительных нагрузок. Труба внутри должна быть надежно зафиксирована, чтобы не происходило смещение и деформация изоляции.
- Сложности с ревизией и ремонтом. При необходимости проверить состояние трубы или провести ремонт — требуется частичный демонтаж скорлуп, что занимает больше времени, чем при рулонной изоляции.
- Стоимость при малых объемах. Для одноразовых или небольших участков экономически выгоднее использовать другие материалы — например, аэрогель или минеральную вату с оболочкой.
Как правильно выбрать толщину и размер скорлупы
Выбор толщины — критически важный этап. Слишком тонкая изоляция не обеспечит нужного уровня теплозащиты, а слишком толстая увеличит стоимость и вес без реальной пользы.
Рекомендации по толщине основаны на расчетах, соответствующих СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов» и нормативам производителей. Ниже — ориентировочные значения для теплотрасс в условиях средней полосы России (температура теплоносителя +95 °C, наружная температура зимой -15 °C):
- Труба диаметром 32–57 мм — толщина 30–40 мм
- Труба диаметром 76–133 мм — толщина 40–50 мм
- Труба диаметром 159–219 мм — толщина 50–60 мм
- Труба диаметром 273–426 мм — толщина 60–80 мм
- Труба диаметром 530 мм и более — толщина 80–100 мм
В северных регионах (например, Якутия, Чукотка, Архангельск) рекомендуется увеличивать толщину на 20–30% для компенсации более низких температур и более длительного отопительного сезона. Также важно учитывать тип прокладки: подземные участки требуют меньшей толщины, чем наземные, где потери тепла выше из-за ветра и радиационного охлаждения.
Монтаж и эксплуатация — ключевые правила
Даже лучшая изоляция не сработает, если установлена неправильно. Главные правила:
- Труба должна быть чистой, сухой и без заусенцев — иначе изоляция не будет плотно прилегать.
- Скорлупы устанавливаются с перекрытием швов — не допускаются зазоры. При необходимости швы промазываются специальным клеем на основе ППУ.
- В местах поворотов, тройников и фитингов используются специальные элементы (уголки, заглушки), а не «нарезка» скорлуп.
- Соединения между скорлупами должны быть герметичными, особенно на улице — иначе влага проникнет внутрь и разрушит изоляцию.
- При прокладке в траншее трубы с изоляцией должны лежать на подставках — не на земле, чтобы избежать деформации.
- Вне зависимости от типа покрытия, изоляция не должна подвергаться прямому солнечному свету более 3–6 месяцев — если планируется длительное хранение на открытом воздухе, покройте ее тентом.
Часто задаваемые вопросы
Что такое скорлупы ППУ для труб?
Скорлупы ППУ — это готовые цилиндрические теплоизоляционные элементы из пенополиуретана, изготовленные на заводе для установки на трубы. Они состоят из двух полуцилиндров, которые плотно соединяются вокруг трубы, образуя герметичную изоляционную оболочку.
Какие преимущества у заводской изоляции ППУ перед другими методами?
Преимущества включают: высокую теплозащитную эффективность, стабильность параметров благодаря контролируемым условиям производства, быстрый монтаж, долгий срок службы (до 30 лет), устойчивость к влаге и химическим воздействиям, а также отсутствие необходимости в дополнительных защитных слоях при правильном выборе.
Можно ли использовать скорлупы ППУ для холодного водоснабжения?
Да, скорлупы ППУ можно применять для изоляции труб холодного водоснабжения, особенно в условиях, где важно предотвратить конденсат на поверхности трубы. Однако для этого требуется правильно подобрать толщину изоляции и убедиться, что температура среды не выходит за допустимые пределы материала.
Какой срок службы у скорлуп ППУ?
При правильном монтаже и эксплуатации в соответствующих условиях срок службы скорлуп ППУ составляет от 25 до 30 лет. Это подтверждается производителями и нормативными документами, однако реальный срок зависит от температурного режима, влажности, механических нагрузок и качества наружного покрытия.
Почему ППУ-скорлупы не используются для всех трубопроводов?
Ограничения связаны с температурными режимами (обычно до +130 °C, редко до +150 °C), необходимостью жесткой опоры трубы в процессе монтажа, чувствительностью к ультрафиолету и механическим повреждениям без защитного покрытия. Для труб с высокой температурой или в агрессивной среде применяют другие решения — например, минеральную вату или сэндвич-панели.
Как правильно выбрать толщину скорлупы ППУ?
Толщина выбирается исходя из температуры транспортируемой среды, диаметра трубы, климатических условий и требуемого уровня теплозащиты. Рекомендуется использовать расчетные методы согласно СП 61.13330 или руководствам производителей. Для большинства теплотрасс в средней полосе России толщина составляет 40–60 мм, но в северных регионах может достигать 80–100 мм.
Итог: когда стоит выбирать скорлупы ППУ
Скорлупы ППУ — это оптимальный выбор для средних и крупных теплотрасс, систем водоснабжения и промышленных трубопроводов, где важны надежность, долговечность и простота монтажа. Это не панацея, но при правильном применении — один из самых эффективных инструментов в области теплоизоляции. Главное: не экономить на толщине, не игнорировать условия эксплуатации и выбирать проверенных производителей с соответствующими сертификатами.
Если вы проектируете новую систему или заменяете старую изоляцию — рассмотрите скорлупы ППУ как основную опцию. Но если речь идет о временной изоляции, нестандартных температурах или участках с высоким риском повреждений — проконсультируйтесь с инженером по теплоизоляции. Правильный выбор сэкономит не только тепло, но и деньги в долгосрочной перспективе.
